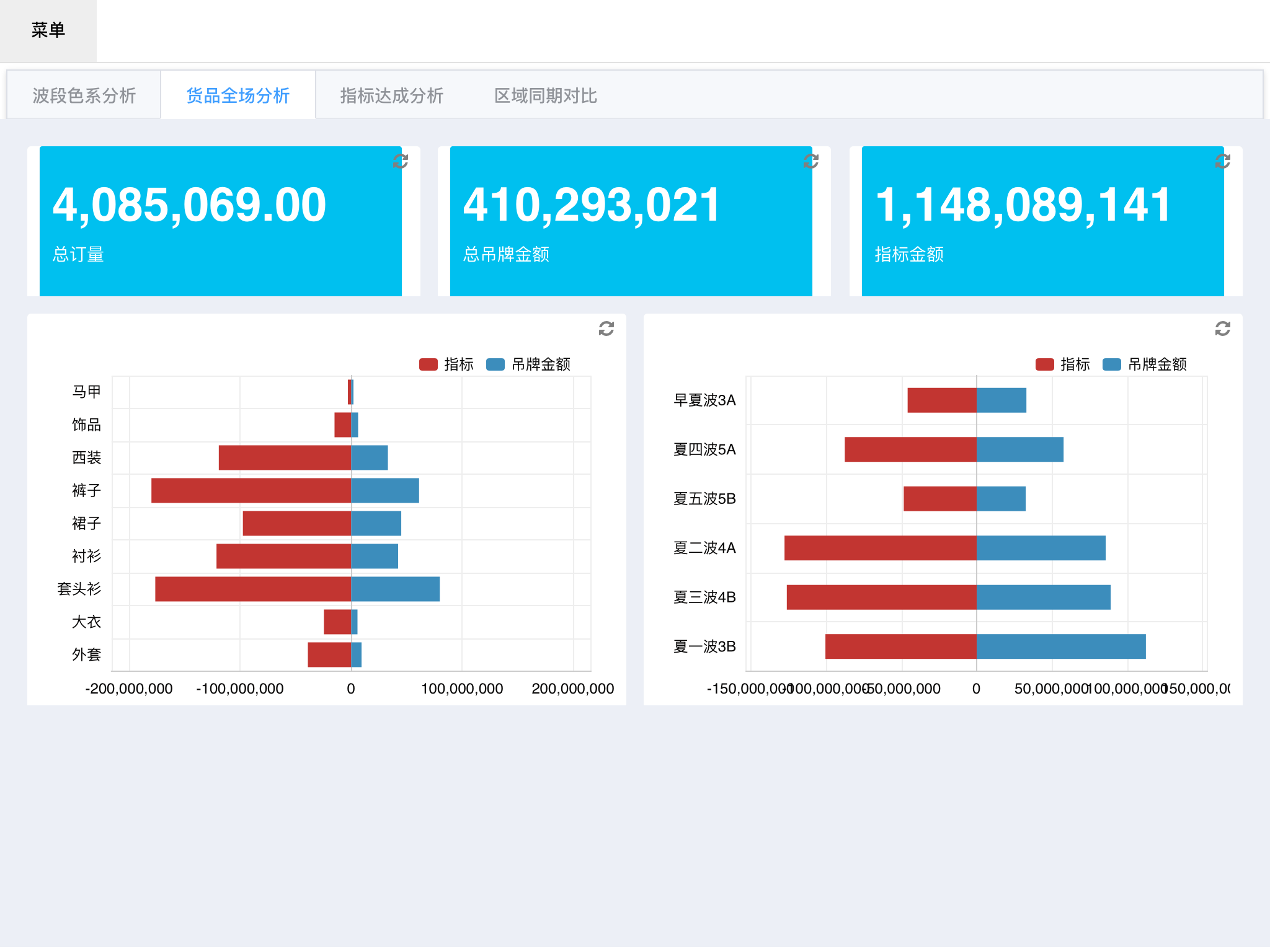

以 iframe 形式嵌入看板

集成认证

为了页面访问安全，IBI支持一下形式的认证方式:

• 通过看板分享生成的分享ID认证，参数：shareid，shareid包含看板idboardId信息
• 通过用户名和密码认证，参数：userName/password，password支持明文或者md5加密认证
• 通过jwt token认证，参数：token

认证检测优先级

token > shareid > 用户名和密码

PC端单看板集成

单看板集成url地址格式如下

http://ibi—ip:port/appname/render.html?[key=value]

在外部系统集成方面, 通过看板分享功能, 利用该功能可以生成一个外部能够访问到的链接, 操作如下:

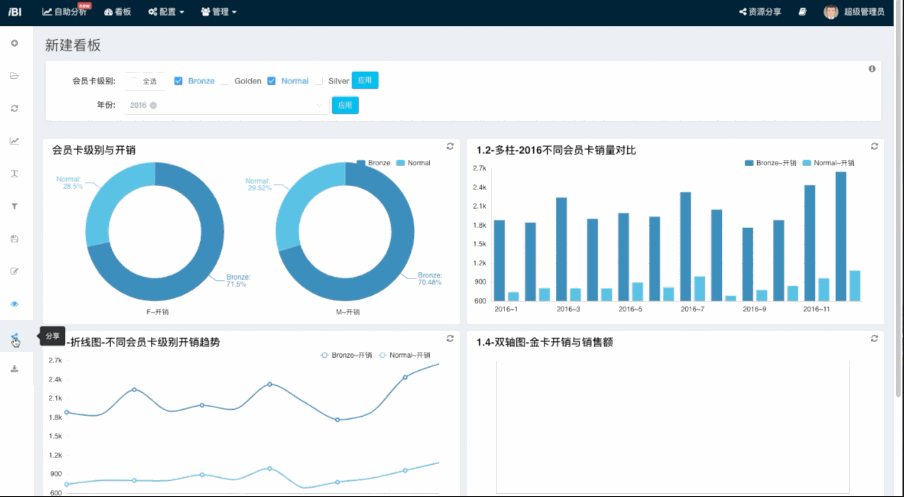

自由布局看板 → 分享 → 选择一个分享链接有效期限 → 点击 Add:

之后便可以在其他地方访问到这个看板, 通过这个链接访问的看板不带周边菜单栏和看板参数

IFrame 过滤参数传递

key 区分大小写，后面的解释不再赘述

Key	描述	默认
shareid	通过看板分享生成，shareid中包含看板id和分享实例生成时的看板参数状态
boardId	看板ID，使用shareid不需要传递boardId
showParam	全局控制是否显示看板上的参数栏，可选值：0/1, true/false;	true
hiddenPNames	控制参数栏中的指定参数隐藏，传递参数名数组， ['参数名 1','参数名 2']
showTitle	是否显示看板标题，可选值：0/1, true/false;	true
showExport	是否显示导出按钮	false
filters	控制看板参数的过滤内容，值格式为 JSON 对象
locale	多语言支持，只会影响系统菜单项	cn/en
其他参数	其他参数会被解释为环境变量

参数详解

showParam

全局控制是否显示看板上的参数栏，可选值：0/1, true/false; 不给值，默认为显示参数栏

http://localhost:8088/render.html?shareid=N9SYIQ9r&showParam=false
http://localhost:8088/render.html?shareid=N9SYIQ9r&showParam=0

hiddenPNames

控制参数栏中的指定参数隐藏，传递参数名数组, 如下面的请求可以把看板上名称为用户的参数隐藏，以防止用户修改,

http://localhost:8088/render.html?shareid=N9SYIQ9r&hiddenPNames=['用户']

参数名称单引号、双引号都能兼容

showTitle

控制是否显示看板原始标题

http://localhost:8088//render.html?shareid=N0zt6xJw&showTitle=false#/

showExport

http://localhost:8088//render.html?shareid=N0zt6xJw&showExport=true#/

filters

看板参数的状态可以通过传递一个 json 对象设定(一般用户可由外部集成系统代码生成)，具体格式如下：

{
    "boardParams": [
        {
            "id": "mpgxi01ev6k",
            "name": "用户",
            "type": "=",
            "values": ["aaa", "bbb"]
        },
        {
            "id": "2khmtv1s63p",
            "name": "用户名",
            "type": "=",
            "values": []
        }
    ]
}

• 该 json 对象可以通过URL参数工具提取，用户根据参数值内容复杂程度决定是否进行 urlEncode 再传递
• 通过 id 与看板上的参数进行关联，关联不上则会被丢弃，filter项目中name属性为非必须属性，删除可以减少参数长度
• type：不同的参数类型 type 值有所区别，设置前建议通过URL参数工具查看之后调试确认

  const EQ = '=',
      NEQ = '≠',
      GT = '>',
      LT = '<',
      GET = '≥',
      LET = '≤',
      LIKE = 'like',
      NOT_LIKE = 'not like',
      GEL = '(a,b]',
      EGL = '[a,b)',
      GL = '(a,b)',
      EGEL = '[a,b]';


参数形式	支持类型
通用过滤器	支持所有类型
日期范围	支持闭区间[a,b]
复选框, 下拉框	支持相等过滤 =
关键词输入	Like

http://host/render.html?shareid=N9SYIQ9r&filters={"boardParams":[{"id":"mpgxi01ev6k","name":"用户","type":"=","values":["aaa","bbb"]},{"id":"2khmtv1s63p","name":"用户名","type":"=","values":[]}]}

// filters 调用encodeURIComponent之后
http://host/render.html?shareid=N9SYIQ9r&filters=filters=%7B%22boardParams%22%3A%5B%7B%22id%22%3A%22mpgxi01ev6k%22%2C%22name%22%3A%22%E7%94%A8%E6%88%B7%22%2C%22type%22%3A%22%3D%22%2C%22values%22%3A%5B%22aaa%22%2C%22bbb%22%5D%7D%2C%7B%22id%22%3A%222khmtv1s63p%22%2C%22name%22%3A%22%E7%94%A8%E6%88%B7%E5%90%8D%22%2C%22type%22%3A%22%3D%22%2C%22values%22%3A%5B%5D%7D%5D%7D

locale

系统菜单项多语言支持

http://localhost:8088//render.html?shareid=N0zt6xJw&showExport=true&locale=en#/

PC端单个图表集成

单个图表集成url地址格式如下

集成认证

认证信息推荐token认证

http://ibi—ip:port/appname/render.html?widgetId=xxx

PC端单个复杂报表集成

单个复杂报表集成url地址格式如下

集成认证

认证方式推荐token认证

http://ibi—ip:port/appname/render.html?reportId=xxx

PC端主题分析集成

主题分析集成格式如下，id参数为主题分析的id

集成认证

认证方式推荐token认证

http://ibi—ip:port/appname/mini-app.html?id=appId

PC端一次集成多个网格看板

集成url地址格式如下

http://ibi—ip:port/appname/render-lite.html?boards=[json数组]&其他变量定义

URL 变量解释

Key	Description
认证	参考集成认证 多看板集成不支持shareid
boards	要集成的多个看板对象定义
baseServerUrl	重定向服务端地址，使用场景把前端作为一个独立模块分布式部署的场景可以使用
boardStyle	多看板集成影响看板展示区域样式
locale	多语言支持，只会影响系统菜单项
其他参数	其他参数可以用于全局变量，局部变量variables, 可以覆盖全局变量

boards

boards 为一个JSON数组字符串，里面每个成员对应集成的一个标签页（一个看板），接受的传参与单看板集成基本一致

[
    {
        showParam: true,
        showExport: true,
        title: '第一个看板',
        boardId: 63,
        hiddenParamNames: [],
        filters: {"boardParams":[{"id":"5chiv3mmalw","name":"国家","type":"=","values":["美国"]}]},
        variables: {
          country: '美国'
        }
    },
    ...
]

Tips

该集成链接一般由用户读取 IBI 元数据之后，通过代码自动生成

boardStyle

看板展示区域的样式，为encode之后的css字符串

http://localhost:8088/render-lite.html?userName=peter&password=xxxboardStyle=background-color%3Ared

大屏集成url

http://ibi—ip:port/appname/cockpit.html?boardId=id&其他变量定义

URL 变量解释

Key	Description
认证	参考集成认证
boardId	要集成的多个看板对象定义, 分享链接集成不需要boardId
filters	参考filters
locale	多语言支持，只会影响系统菜单项
其他参数	其他参数可以用于全局变量，局部变量variables, 可以覆盖全局变量

大屏组集成传参

通过分享功能生成集成地址

URL 变量解释

Key	Description
认证	shareid, username/password, token, 通过大屏组分享生成
boardId	通过shareid集成不需要传递该参数
filters	大屏组需要传递多个看板参数，所以格式和单看板参数有所不同具体参考下方说明
locale	多语言支持，只会影响系统菜单项
其他参数	其他参数可以用于全局变量，局部变量variables, 可以覆盖全局变量

filters参数格式

可以通过分享窗口中的URL参数工具提取生成, filter加入url中需要encode，参数项目中的name属性可以不要，参数匹配通过id关联

{
    boardParams: [{
        boardId: xxx,
        filters: [{"id":"5chiv3mmalw","name":"国家","type":"=","values":["美国"]}]
    }]
}

移动端单看板集成

http://ibi—ip:port/mobile部署地址/render.html?boards=xxx

Key	Description
认证	参考集成认证
boardId	通过shareid集成不需要传递该参数
filters	参考filters
locale	多语言支持，只会影响系统菜单项
其他参数	其他参数可以用于全局变量，局部变量variables, 可以覆盖全局变量

移动端多看板集成

http://ibi—ip:port/mobile部署地址/render.html?boards=xxx

URL 变量解释

Key	Description
认证	参考集成认证 多看板集成不支持shareid
boards	要集成的多个看板对象定义, 与PC端多看板集成一致, 格式
locale	多语言支持，只会影响系统菜单项
其他参数	其他参数可以用于全局变量，局部变量variables, 可以覆盖全局变量

移动端专题分析集成

http://ibi—ip:port/mini-app.html?id=appId

URL 变量解释

Key	Description
认证	参考集成认证 不支持shareid
id	专题分析id
其他参数	其他参数可以用于全局变量，局部变量variables, 可以覆盖全局变量
